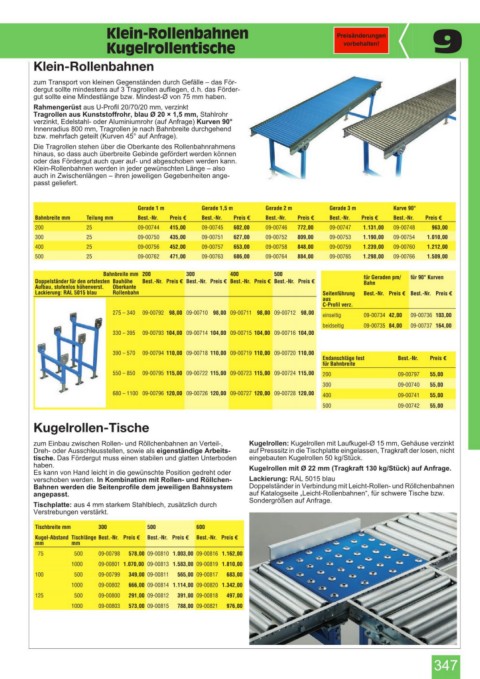

Page 349 - Heinrich und Schleyer GmbH Katalog - 2025-2026
P. 349
347_2025.fm Seite 347 Mittwoch, 24. September 2025 2:49 14
Klein-Rollenbahnen 9
Kugelrollentische
Klein-Rollenbahnen
zum Transport von kleinen Gegenständen durch Gefälle – das För-
dergut sollte mindestens auf 3 Tragrollen aufliegen, d.h. das Förder-
gut sollte eine Mindestlänge bzw. Mindest-Ø von 75 mm haben.
Rahmengerüst aus U-Profil 20/70/20 mm, verzinkt
Tragrollen aus Kunststoffrohr, blau Ø 20 × 1,5 mm, Stahlrohr
verzinkt, Edelstahl- oder Aluminiumrohr (auf Anfrage) Kurven 90°
Innenradius 800 mm, Tragrollen je nach Bahnbreite durchgehend
bzw. mehrfach geteilt (Kurven 45° auf Anfrage).
Die Tragrollen stehen über die Oberkante des Rollenbahnrahmens
hinaus, so dass auch überbreite Gebinde gefördert werden können
oder das Fördergut auch quer auf- und abgeschoben werden kann.
Klein-Rollenbahnen werden in jeder gewünschten Länge – also
auch in Zwischenlängen – ihren jeweiligen Gegebenheiten ange-
passt geliefert.
Gerade 1 m Gerade 1,5 m Gerade 2 m Gerade 3 m Kurve 90°
Bahnbreite mm Teilung mm Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
200 25 09-00744 415,00 09-00745 602,00 09-00746 772,00 09-00747 1.131,00 09-00748 963,00
300 25 09-00750 435,00 09-00751 627,00 09-00752 809,00 09-00753 1.190,00 09-00754 1.010,00
400 25 09-00756 452,00 09-00757 653,00 09-00758 848,00 09-00759 1.239,00 09-00760 1.212,00
500 25 09-00762 471,00 09-00763 686,00 09-00764 884,00 09-00765 1.298,00 09-00766 1.509,00
Bahnbreite mm 200 300 400 500 für Geraden pm/ für 90° Kurven
Doppelständer für den ortsfesten Bauhöhe Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Bahn
Aufbau, stufenlos höhenverst. Oberkante
Lackierung: RAL 5015 blau Rollenbahn Seitenführung Best.-Nr. Preis 7 Best.-Nr. Preis 7
aus
C-Profil verz.
275 – 340 09-00792 98,00 09-00710 98,00 09-00711 98,00 09-00712 98,00 einseitig 09-00734 42,00 09-00736 103,00
beidseitig 09-00735 84,00 09-00737 164,00
330 – 395 09-00793 104,00 09-00714 104,00 09-00715 104,00 09-00716 104,00
390 – 570 09-00794 110,00 09-00718 110,00 09-00719 110,00 09-00720 110,00
Endanschläge fest Best.-Nr. Preis 7
für Bahnbreite
550 – 850 09-00795 115,00 09-00722 115,00 09-00723 115,00 09-00724 115,00 200 09-00797 55,00
300 09-00740 55,00
680 – 1100 09-00796 120,00 09-00726 120,00 09-00727 120,00 09-00728 120,00 400 09-00741 55,00
500 09-00742 55,00
Kugelrollen-Tische
zum Einbau zwischen Rollen- und Röllchenbahnen an Verteil-, Kugelrollen: Kugelrollen mit Laufkugel-Ø 15 mm, Gehäuse verzinkt
Dreh- oder Ausschleusstellen, sowie als eigenständige Arbeits- auf Presssitz in die Tischplatte eingelassen, Tragkraft der losen, nicht
tische. Das Fördergut muss einen stabilen und glatten Unterboden eingebauten Kugelrollen 50 kg/Stück.
haben. Kugelrollen mit Ø 22 mm (Tragkraft 130 kg/Stück) auf Anfrage.
Es kann von Hand leicht in die gewünschte Position gedreht oder
verschoben werden. In Kombination mit Rollen- und Röllchen- Lackierung: RAL 5015 blau
Bahnen werden die Seitenprofile dem jeweiligen Bahnsystem Doppelständer in Verbindung mit Leicht-Rollen- und Röllchenbahnen
angepasst. auf Katalogseite „Leicht-Rollenbahnen“, für schwere Tische bzw.
Tischplatte: aus 4 mm starkem Stahlblech, zusätzlich durch Sondergrößen auf Anfrage.
Verstrebungen verstärkt.
Tischbreite mm 300 500 600
Kugel-Abstand Tischlänge Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
mm mm
75 500 09-00798 578,00 09-00810 1.003,00 09-00816 1.162,00
1000 09-00801 1.070,00 09-00813 1.583,00 09-00819 1.810,00
100 500 09-00799 349,00 09-00811 565,00 09-00817 683,00
1000 09-00802 666,00 09-00814 1.114,00 09-00820 1.342,00
125 500 09-00800 291,00 09-00812 391,00 09-00818 497,00
1000 09-00803 573,00 09-00815 788,00 09-00821 976,00
