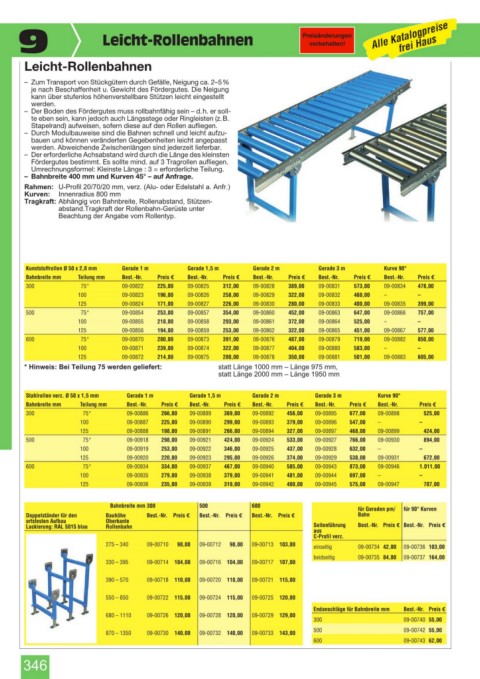

9  Leicht-Rollenbahnen

Leicht-Rollenbahnen
– Zum Transport von Stückgütern durch Gefälle, Neigung ca. 2–5%
je nach Beschaffenheit u. Gewicht des Fördergutes. Die Neigung
kann über stufenlos höhenverstellbare Stützen leicht eingestellt
werden.
– Der Boden des Fördergutes muss rollbahnfähig sein – d.h. er soll-
te eben sein, kann jedoch auch Längsstege oder Ringleisten (z.B.
Stapelrand) aufweisen, sofern diese auf den Rollen aufliegen.
– Durch Modulbauweise sind die Bahnen schnell und leicht aufzu-
bauen und können veränderten Gegebenheiten leicht angepasst
werden. Abweichende Zwischenlängen sind jederzeit lieferbar.
– Der erforderliche Achsabstand wird durch die Länge des kleinsten
Fördergutes bestimmt. Es sollte mind. auf 3 Tragrollen aufliegen.
Umrechnungsformel: Kleinste Länge : 3 = erforderliche Teilung.
– Bahnbreite 400 mm und Kurven 45° – auf Anfrage.
Rahmen: U-Profil 20/70/20 mm, verz. (Alu- oder Edelstahl a. Anfr.)
Kurven: Innenradius 800 mm
Tragkraft: Abhängig von Bahnbreite, Rollenabstand, Stützen-
abstand.Tragkraft der Rollenbahn-Gerüste unter
Beachtung der Angabe vom Rollentyp.

Kunststoffrollen Ø 50 x 2,8 mm Gerade 1 m Gerade 1,5 m Gerade 2 m Gerade 3 m Kurve 90°
Bahnbreite mm Teilung mm Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
300 75* 09-00822 225,00 09-00825 312,00 09-00828 389,00 09-00831 573,00 09-00834 478,00
100 09-00823 196,00 09-00826 258,00 09-00829 322,00 09-00832 460,00 – –
125 09-00824 171,00 09-00827 226,00 09-00830 280,00 09-00833 400,00 09-00835 399,00
500 75* 09-00854 253,00 09-00857 354,00 09-00860 452,00 09-00863 647,00 09-00866 757,00
100 09-00855 218,00 09-00858 293,00 09-00861 372,00 09-00864 525,00 – –
125 09-00856 194,00 09-00859 253,00 09-00862 322,00 09-00865 451,00 09-00867 577,00
600 75* 09-00870 280,00 09-00873 391,00 09-00876 487,00 09-00879 719,00 09-00882 850,00
100 09-00871 239,00 09-00874 322,00 09-00877 404,00 09-00880 583,00 – –
125 09-00872 214,00 09-00875 280,00 09-00878 350,00 09-00881 501,00 09-00883 605,00
* Hinweis: Bei Teilung 75 werden geliefert: statt Länge 1000 mm – Länge 975 mm,
statt Länge 2000 mm – Länge 1950 mm

Stahlrollen verz. Ø 50 x 1,5 mm Gerade 1 m Gerade 1,5 m Gerade 2 m Gerade 3 m Kurve 90°
Bahnbreite mm Teilung mm Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
300 75* 09-00886 266,00 09-00889 369,00 09-00892 456,00 09-00895 677,00 09-00898 525,00
100 09-00887 225,00 09-00890 299,00 09-00893 379,00 09-00896 547,00 – –
125 09-00888 198,00 09-00891 266,00 09-00894 327,00 09-00897 468,00 09-00899 424,00
500 75* 09-00918 298,00 09-00921 424,00 09-00924 533,00 09-00927 766,00 09-00930 894,00
100 09-00919 253,00 09-00922 346,00 09-00925 437,00 09-00928 632,00 – –
125 09-00920 220,00 09-00923 295,00 09-00926 374,00 09-00929 538,00 09-00931 672,00
600 75* 09-00934 334,00 09-00937 467,00 09-00940 585,00 09-00943 873,00 09-00946 1.011,00
100 09-00935 279,00 09-00938 379,00 09-00941 481,00 09-00944 697,00 – –
125 09-00936 235,00 09-00939 319,00 09-00942 400,00 09-00945 575,00 09-00947 707,00

Bahnbreite mm 300 500 600
für Geraden pm/ für 90° Kurven
Doppelständer für den Bauhöhe Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Bahn
ortsfesten Aufbau Oberkante
Lackierung: RAL 5015 blau Rollenbahn Seitenführung Best.-Nr. Preis 7 Best.-Nr. Preis 7
aus
C-Profil verz.
275 – 340 09-00710 98,00 09-00712 98,00 09-00713 103,00
einseitig 09-00734 42,00 09-00736 103,00
beidseitig 09-00735 84,00 09-00737 164,00
330 – 395 09-00714 104,00 09-00716 104,00 09-00717 107,00
390 – 570 09-00718 110,00 09-00720 110,00 09-00721 115,00

550 – 850 09-00722 115,00 09-00724 115,00 09-00725 120,00
Endanschläge für Bahnbreite mm Best.-Nr. Preis 7
680 – 1110 09-00726 120,00 09-00728 120,00 09-00729 129,00
300 09-00740 55,00
500 09-00742 55,00
870 – 1350 09-00730 140,00 09-00732 140,00 09-00733 143,00
600 09-00743 62,00
346
