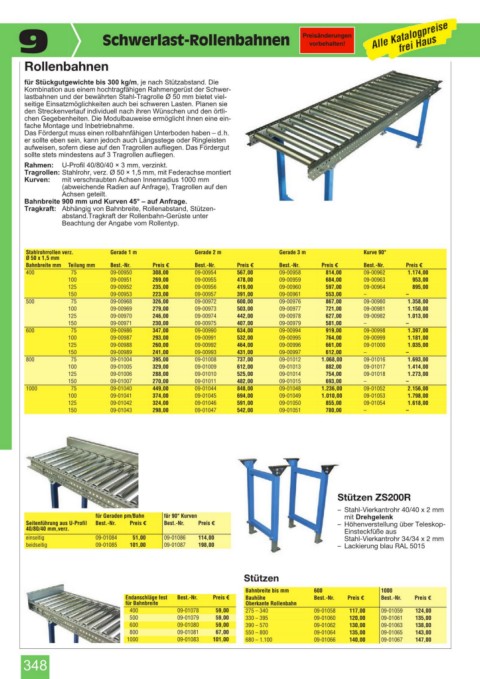

Page 350 - Heinrich und Schleyer GmbH Katalog - 2025-2026

348_2025.fm Seite 348 Mittwoch, 24. September 2025 2:53 14
9  Schwerlast-Rollenbahnen

Rollenbahnen
für Stückgutgewichte bis 300 kg/m, je nach Stützabstand. Die
Kombination aus einem hochtragfähigen Rahmengerüst der Schwer-
lastbahnen und der bewährten Stahl-Tragrolle Ø 50 mm bietet viel-
seitige Einsatzmöglichkeiten auch bei schweren Lasten. Planen sie
den Streckenverlauf individuell nach ihren Wünschen und den örtli-
chen Gegebenheiten. Die Modulbauweise ermöglicht ihnen eine ein-
fache Montage und Inbetriebnahme.
Das Fördergut muss einen rollbahnfähigen Unterboden haben – d.h.
er sollte eben sein, kann jedoch auch Längsstege oder Ringleisten
aufweisen, sofern diese auf den Tragrollen aufliegen. Das Fördergut
sollte stets mindestens auf 3 Tragrollen aufliegen.
Rahmen: U-Profil 40/80/40 × 3 mm, verzinkt.
Tragrollen: Stahlrohr, verz. Ø 50 × 1,5 mm, mit Federachse montiert
Kurven: mit verschraubten Achsen Innenradius 1000 mm
(abweichende Radien auf Anfrage), Tragrollen auf den
Achsen geteilt.
Bahnbreite 900 mm und Kurven 45° – auf Anfrage.
Tragkraft: Abhängig von Bahnbreite, Rollenabstand, Stützen-
abstand.Tragkraft der Rollenbahn-Gerüste unter
Beachtung der Angabe vom Rollentyp.

Stahlrohrrollen verz. Gerade 1 m Gerade 2 m Gerade 3 m Kurve 90°
Ø 50 x 1,5 mm
Bahnbreite mm Teilung mm Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
400 75 09-00950 308,00 09-00954 567,00 09-00958 814,00 09-00962 1.174,00
100 09-00951 269,00 09-00955 478,00 09-00959 684,00 09-00963 953,00
125 09-00952 235,00 09-00956 419,00 09-00960 597,00 09-00964 895,00
150 09-00953 223,00 09-00957 391,00 09-00961 553,00 – –
500 75 09-00968 326,00 09-00972 600,00 09-00976 867,00 09-00980 1.358,00
100 09-00969 279,00 09-00973 503,00 09-00977 721,00 09-00981 1.150,00
125 09-00970 246,00 09-00974 442,00 09-00978 627,00 09-00982 1.013,00
150 09-00971 230,00 09-00975 407,00 09-00979 581,00 – –
600 75 09-00986 347,00 09-00990 634,00 09-00994 919,00 09-00998 1.397,00
100 09-00987 293,00 09-00991 532,00 09-00995 764,00 09-00999 1.181,00
125 09-00988 260,00 09-00992 464,00 09-00996 661,00 09-01000 1.035,00
150 09-00989 241,00 09-00993 431,00 09-00997 612,00 – –
800 75 09-01004 395,00 09-01008 737,00 09-01012 1.068,00 09-01016 1.693,00
100 09-01005 329,00 09-01009 612,00 09-01013 882,00 09-01017 1.414,00
125 09-01006 288,00 09-01010 525,00 09-01014 754,00 09-01018 1.273,00
150 09-01007 270,00 09-01011 482,00 09-01015 693,00 – –
1000 75 09-01040 449,00 09-01044 848,00 09-01048 1.236,00 09-01052 2.156,00
100 09-01041 374,00 09-01045 694,00 09-01049 1.010,00 09-01053 1.798,00
125 09-01042 324,00 09-01046 591,00 09-01050 855,00 09-01054 1.618,00
150 09-01043 298,00 09-01047 542,00 09-01051 780,00 – –

Stützen ZS200R
– Stahl-Vierkantrohr 40/40 x 2 mm
für Geraden pm/Bahn für 90° Kurven mit Drehgelenk
Seitenführung aus U-Profil Best.-Nr. Preis 7 Best.-Nr. Preis 7 – Höhenverstellung über Teleskop-
40/80/40 mm,verz. Einsteckfüße aus
einseitig 09-01084 51,00 09-01086 114,00 Stahl-Vierkantrohr 34/34 x 2 mm
beidseitig 09-01085 101,00 09-01087 198,00 – Lackierung blau RAL 5015

Stützen
Bahnbreite bis mm 600 1000
Endanschläge fest Best.-Nr. Preis 7 Bauhöhe Best.-Nr. Preis 7 Best.-Nr. Preis 7
für Bahnbreite Oberkante Rollenbahn
400 09-01078 59,00 275 – 340 09-01058 117,00 09-01059 124,00
500 09-01079 59,00 330 – 395 09-01060 120,00 09-01061 135,00
600 09-01080 59,00 390 – 570 09-01062 130,00 09-01063 138,00
800 09-01081 67,00 550 – 800 09-01064 135,00 09-01065 143,00
1000 09-01083 101,00 680 – 1.100 09-01066 140,00 09-01067 147,00

348
