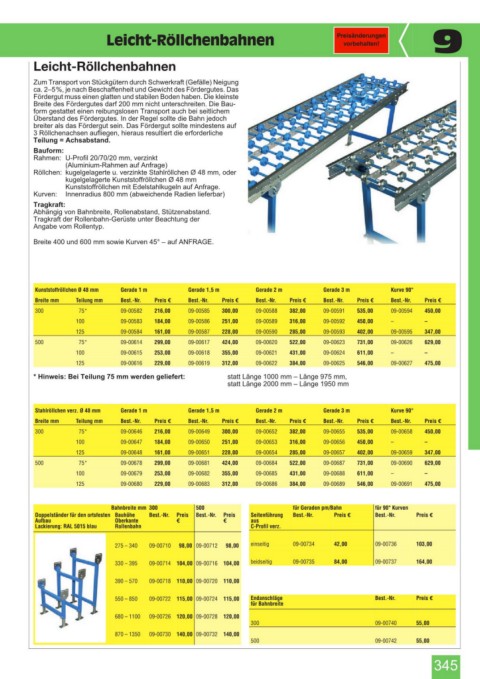

Page 347 - Heinrich und Schleyer GmbH Katalog - 2025-2026

345_2025.fm Seite 345 Mittwoch, 24. September 2025 2:42 14
Leicht-Röllchenbahnen  9

Leicht-Röllchenbahnen
Zum Transport von Stückgütern durch Schwerkraft (Gefälle) Neigung
ca. 2–5%, je nach Beschaffenheit und Gewicht des Fördergutes. Das
Fördergut muss einen glatten und stabilen Boden haben. Die kleinste
Breite des Fördergutes darf 200 mm nicht unterschreiten. Die Bau-
form gestattet einen reibungslosen Transport auch bei seitlichem
Überstand des Fördergutes. In der Regel sollte die Bahn jedoch
breiter als das Fördergut sein. Das Fördergut sollte mindestens auf
3 Röllchenachsen aufliegen, hieraus resultiert die erforderliche
Teilung = Achsabstand.
Bauform:
Rahmen: U-Profil 20/70/20 mm, verzinkt
(Aluminium-Rahmen auf Anfrage)
Röllchen: kugelgelagerte u. verzinkte Stahlröllchen Ø 48 mm, oder
kugelgelagerte Kunststoffröllchen Ø 48 mm
Kunststoffröllchen mit Edelstahlkugeln auf Anfrage.
Kurven: Innenradius 800 mm (abweichende Radien lieferbar)
Tragkraft:
Abhängig von Bahnbreite, Rollenabstand, Stützenabstand.
Tragkraft der Rollenbahn-Gerüste unter Beachtung der
Angabe vom Rollentyp.
Breite 400 und 600 mm sowie Kurven 45° – auf ANFRAGE.

Kunststoffröllchen Ø 48 mm Gerade 1 m Gerade 1,5 m Gerade 2 m Gerade 3 m Kurve 90°
Breite mm Teilung mm Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
300 75* 09-00582 216,00 09-00585 300,00 09-00588 382,00 09-00591 535,00 09-00594 450,00
100 09-00583 184,00 09-00586 251,00 09-00589 316,00 09-00592 450,00 – –
125 09-00584 161,00 09-00587 228,00 09-00590 285,00 09-00593 402,00 09-00595 347,00
500 75* 09-00614 299,00 09-00617 424,00 09-00620 522,00 09-00623 731,00 09-00626 629,00
100 09-00615 253,00 09-00618 355,00 09-00621 431,00 09-00624 611,00 – –
125 09-00616 229,00 09-00619 312,00 09-00622 384,00 09-00625 546,00 09-00627 475,00
* Hinweis: Bei Teilung 75 mm werden geliefert: statt Länge 1000 mm – Länge 975 mm,
statt Länge 2000 mm – Länge 1950 mm

Stahlröllchen verz. Ø 48 mm Gerade 1 m Gerade 1,5 m Gerade 2 m Gerade 3 m Kurve 90°
Breite mm Teilung mm Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7 Best.-Nr. Preis 7
300 75* 09-00646 216,00 09-00649 300,00 09-00652 382,00 09-00655 535,00 09-00658 450,00
100 09-00647 184,00 09-00650 251,00 09-00653 316,00 09-00656 450,00 – –
125 09-00648 161,00 09-00651 228,00 09-00654 285,00 09-00657 402,00 09-00659 347,00
500 75* 09-00678 299,00 09-00681 424,00 09-00684 522,00 09-00687 731,00 09-00690 629,00
100 09-00679 253,00 09-00682 355,00 09-00685 431,00 09-00688 611,00 – –
125 09-00680 229,00 09-00683 312,00 09-00686 384,00 09-00689 546,00 09-00691 475,00

Bahnbreite mm 300 500 für Geraden pm/Bahn für 90° Kurven
Doppelständer für den ortsfesten Bauhöhe Best.-Nr. Preis Best.-Nr. Preis Seitenführung Best.-Nr. Preis 7 Best.-Nr. Preis 7
Aufbau Oberkante 7 7 aus
Lackierung: RAL 5015 blau Rollenbahn C-Profil verz.

275 – 340 09-00710 98,00 09-00712 98,00 einseitig 09-00734 42,00 09-00736 103,00

330 – 395 09-00714 104,00 09-00716 104,00 beidseitig 09-00735 84,00 09-00737 164,00
390 – 570 09-00718 110,00 09-00720 110,00

550 – 850 09-00722 115,00 09-00724 115,00 Endanschläge Best.-Nr. Preis 7
für Bahnbreite
680 – 1100 09-00726 120,00 09-00728 120,00
300 09-00740 55,00
870 – 1350 09-00730 140,00 09-00732 140,00
500 09-00742 55,00
345
