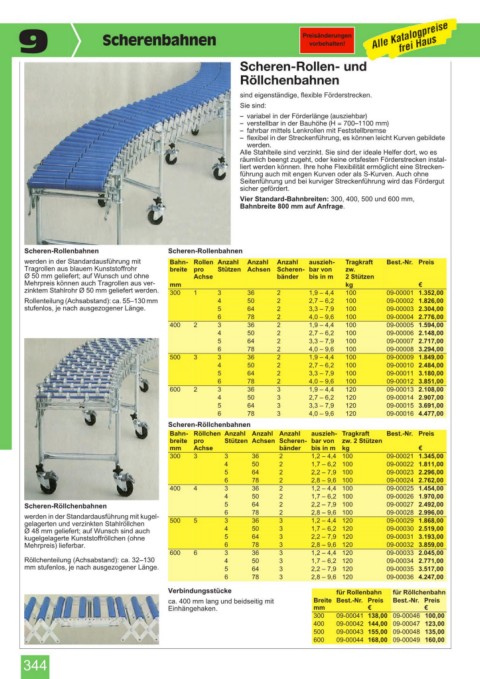

Page 346 - Heinrich und Schleyer GmbH Katalog - 2025-2026

344_2025.fm Seite 344 Mittwoch, 24. September 2025 2:35 14
9  Scherenbahnen

Scheren-Rollen- und
Röllchenbahnen
sind eigenständige, flexible Förderstrecken.
Sie sind:
– variabel in der Förderlänge (ausziehbar)
– verstellbar in der Bauhöhe (H = 700–1100 mm)
– fahrbar mittels Lenkrollen mit Feststellbremse
– flexibel in der Streckenführung, es können leicht Kurven gebildete
werden.
Alle Stahlteile sind verzinkt. Sie sind der ideale Helfer dort, wo es
räumlich beengt zugeht, oder keine ortsfesten Förderstrecken instal-
liert werden können. Ihre hohe Flexibilität ermöglicht eine Strecken-
führung auch mit engen Kurven oder als S-Kurven. Auch ohne
Seitenführung und bei kurviger Streckenführung wird das Fördergut
sicher gefördert.
Vier Standard-Bahnbreiten: 300, 400, 500 und 600 mm,
Bahnbreite 800 mm auf Anfrage.

Scheren-Rollenbahnen Scheren-Rollenbahnen
werden in der Standardausführung mit Bahn- Rollen Anzahl Anzahl Anzahl auszieh- Tragkraft Best.-Nr. Preis
Tragrollen aus blauem Kunststoffrohr breite pro Stützen Achsen Scheren- bar von zw.
Ø 50 mm geliefert; auf Wunsch und ohne Achse bänder bis in m 2 Stützen
Mehrpreis können auch Tragrollen aus ver- mm kg 7
zinktem Stahlrohr Ø 50 mm geliefert werden. 300 1 3 36 2 1,9 – 4,4 100 09-00001 1.352,00
Rollenteilung (Achsabstand): ca. 55–130 mm 4 50 2 2,7 – 6,2 100 09-00002 1.826,00
stufenlos, je nach ausgezogener Länge. 5 64 2 3,3 – 7,9 100 09-00003 2.304,00
6 78 2 4,0 – 9,6 100 09-00004 2.776,00
400 2 3 36 2 1,9 – 4,4 100 09-00005 1.594,00
4 50 2 2,7 – 6,2 100 09-00006 2.148,00
5 64 2 3,3 – 7,9 100 09-00007 2.717,00
6 78 2 4,0 – 9,6 100 09-00008 3.294,00
500 3 3 36 2 1,9 – 4,4 100 09-00009 1.849,00
4 50 2 2,7 – 6,2 100 09-00010 2.484,00
5 64 2 3,3 – 7,9 100 09-00011 3.180,00
6 78 2 4,0 – 9,6 100 09-00012 3.851,00
600 2 3 36 3 1,9 – 4,4 120 09-00013 2.108,00
4 50 3 2,7 – 6,2 120 09-00014 2.907,00
5 64 3 3,3 – 7,9 120 09-00015 3.691,00
6 78 3 4,0 – 9,6 120 09-00016 4.477,00
Scheren-Röllchenbahnen
Bahn- Röllchen Anzahl Anzahl Anzahl auszieh- Tragkraft Best.-Nr. Preis
breite pro Stützen Achsen Scheren- bar von zw. 2 Stützen
mm Achse bänder bis in m kg 7
300 3 3 36 2 1,2 – 4,4 100 09-00021 1.345,00
4 50 2 1,7 – 6,2 100 09-00022 1.811,00
5 64 2 2,2 – 7,9 100 09-00023 2.296,00
6 78 2 2,8 – 9,6 100 09-00024 2.762,00
400 4 3 36 2 1,2 – 4,4 100 09-00025 1.454,00
4 50 2 1,7 – 6,2 100 09-00026 1.970,00
Scheren-Röllchenbahnen 5 64 2 2,2 – 7,9 100 09-00027 2.492,00
werden in der Standardausführung mit kugel- 6 78 2 2,8 – 9,6 100 09-00028 2.996,00
gelagerten und verzinkten Stahlröllchen 500 5 3 36 3 1,2 – 4,4 120 09-00029 1.868,00
Ø 48 mm geliefert; auf Wunsch sind auch 4 50 3 1,7 – 6,2 120 09-00030 2.519,00
kugelgelagerte Kunststoffröllchen (ohne 5 64 3 2,2 – 7,9 120 09-00031 3.193,00
Mehrpreis) lieferbar. 6 78 3 2,8 – 9,6 120 09-00032 3.859,00
600 6 3 36 3 1,2 – 4,4 120 09-00033 2.045,00
Röllchenteilung (Achsabstand): ca. 32–130 4 50 3 1,7 – 6,2 120 09-00034 2.771,00
mm stufenlos, je nach ausgezogener Länge. 5 64 3 2,2 – 7,9 120 09-00035 3.517,00
6 78 3 2,8 – 9,6 120 09-00036 4.247,00

Verbindungsstücke für Rollenbahn für Röllchenbahn
ca. 400 mm lang und beidseitig mit Breite Best.-Nr. Preis Best.-Nr. Preis
Einhängehaken. mm 7 7
300 09-00041 138,00 09-00046 100,00
400 09-00042 144,00 09-00047 123,00
500 09-00043 155,00 09-00048 135,00
600 09-00044 168,00 09-00049 160,00
