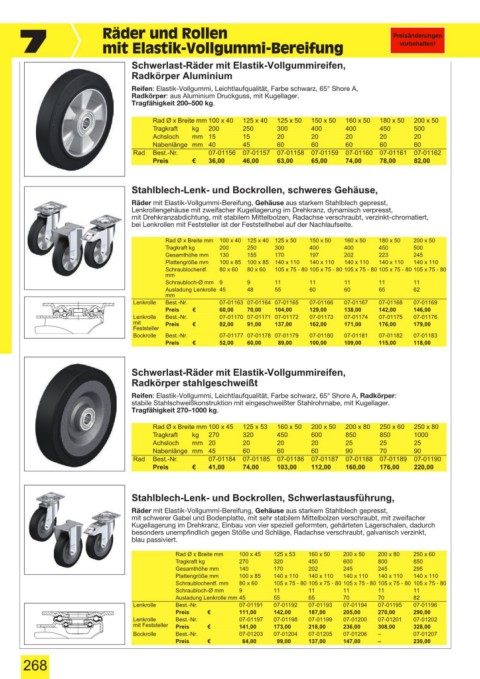

Page 270 - Heinrich und Schleyer GmbH Katalog - 2025-2026

268_2025.fm Seite 268 Montag, 22. September 2025 9:07 09
7  Räder und Rollen
mit Elastik-Vollgummi-Bereifung

Schwerlast-Räder mit Elastik-Vollgummireifen,
Radkörper Aluminium
Reifen: Elastik-Vollgummi, Leichtlaufqualität, Farbe schwarz, 65° Shore A,
Radkörper: aus Aluminium Druckguss, mit Kugellager.
Tragfähigkeit 200–500 kg.
Rad Ø x Breite mm 100 x 40 125 x 40 125 x 50 150 x 50 160 x 50 180 x 50 200 x 50
Tragkraft kg 200 250 300 400 400 450 500
Achsloch mm 15 15 20 20 20 20 20
Nabenlänge mm 40 45 60 60 60 60 60
Rad Best.-Nr. 07-01156 07-01157 07-01158 07-01159 07-01160 07-01161 07-01162
Preis 7 36,00 46,00 63,00 65,00 74,00 78,00 82,00

Stahlblech-Lenk- und Bockrollen, schweres Gehäuse,
Räder mit Elastik-Vollgummi-Bereifung, Gehäuse aus starkem Stahlblech gepresst,
Lenkrollengehäuse mit zweifacher Kugellagerung im Drehkranz, dynamisch verpresst,
mit Drehkranzabdichtung, mit stabilem Mittelbolzen, Radachse verschraubt, verzinkt-chromatiert,
bei Lenkrollen mit Feststeller ist der Feststellhebel auf der Nachlaufseite.

Rad Ø x Breite mm 100 x 40 125 x 40 125 x 50 150 x 50 160 x 50 180 x 50 200 x 50
Tragkraft kg 200 250 300 400 400 450 500
Gesamthöhe mm 130 155 170 197 202 223 245
Plattengröße mm 100 x 85 100 x 85 140 x 110 140 x 110 140 x 110 140 x 110 140 x 110
Schraublochentf. 80 x 60 80 x 60 105 x 75 - 80 105 x 75 - 80 105 x 75 - 80 105 x 75 - 80 105 x 75 - 80
mm
Schraubloch-Ø mm 9 9 11 11 11 11 11
Ausladung Lenkrolle 45 48 55 60 60 65 62
mm
Lenkrolle Best.-Nr. 07-01163 07-01164 07-01165 07-01166 07-01167 07-01168 07-01169
Preis 7 60,00 70,00 104,00 129,00 138,00 142,00 146,00
Lenkrolle Best.-Nr. 07-01170 07-01171 07-01172 07-01173 07-01174 07-01175 07-01176
mit Preis 7 82,00 91,00 137,00 162,00 171,00 176,00 179,00
Feststeller
Bockrolle Best.-Nr. 07-01177 07-01178 07-01179 07-01180 07-01181 07-01182 07-01183
Preis 7 52,00 60,00 89,00 100,00 109,00 115,00 118,00

Schwerlast-Räder mit Elastik-Vollgummireifen,
Radkörper stahlgeschweißt
Reifen: Elastik-Vollgummi, Leichtlaufqualität, Farbe schwarz, 65° Shore A, Radkörper:
stabile Stahlschweißkonstruktion mit eingeschweißter Stahlrohrnabe, mit Kugellager.
Tragfähigkeit 270–1000 kg.

Rad Ø x Breite mm 100 x 45 125 x 53 160 x 50 200 x 50 200 x 80 250 x 60 250 x 80
Tragkraft kg 270 320 450 600 850 850 1000
Achsloch mm 20 20 20 20 25 25 25
Nabenlänge mm 45 60 60 60 90 70 90
Rad Best.-Nr. 07-01184 07-01185 07-01186 07-01187 07-01188 07-01189 07-01190
Preis 7 41,00 74,00 103,00 112,00 160,00 176,00 220,00

Stahlblech-Lenk- und Bockrollen, Schwerlastausführung,
Räder mit Elastik-Vollgummi-Bereifung, Gehäuse aus starkem Stahlblech gepresst,
mit schwerer Gabel und Bodenplatte, mit sehr stabilem Mittelbolzen verschraubt, mit zweifacher
Kugellagerung im Drehkranz, Einbau von vier speziell geformten, gehärteten Lagerschalen, dadurch
besonders unempfindlich gegen Stöße und Schläge, Radachse verschraubt, galvanisch verzinkt,
blau passiviert.
Rad Ø x Breite mm 100 x 45 125 x 53 160 x 50 200 x 50 200 x 80 250 x 60
Tragkraft kg 270 320 450 600 800 850
Gesamthöhe mm 140 170 202 245 245 295
Plattengröße mm 100 x 85 140 x 110 140 x 110 140 x 110 140 x 110 140 x 110
Schraublochentf. mm 80 x 60 105 x 75 - 80 105 x 75 - 80 105 x 75 - 80 105 x 75 - 80 105 x 75 - 80
Schraubloch-Ø mm 9 11 11 11 11 11
Ausladung Lenkrolle mm 45 55 65 70 70 82
Lenkrolle Best.-Nr. 07-01191 07-01192 07-01193 07-01194 07-01195 07-01196
Preis 7 111,00 142,00 187,00 205,00 270,00 290,00
Lenkrolle Best.-Nr. 07-01197 07-01198 07-01199 07-01200 07-01201 07-01202
mit Feststeller Preis 7 141,00 173,00 218,00 236,00 308,00 328,00
Bockrolle Best.-Nr. 07-01203 07-01204 07-01205 07-01206 – 07-01207
Preis 7 64,00 99,00 137,00 147,00 – 230,00
