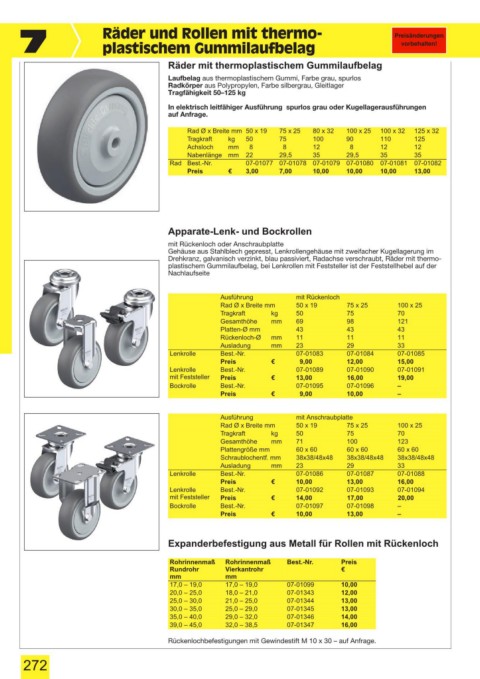

Page 274 - Heinrich und Schleyer GmbH Katalog - 2025-2026

272_2025.fm Seite 272 Montag, 22. September 2025 9:15 09
7  Räder und Rollen mit thermo-
plastischem Gummilaufbelag

Räder mit thermoplastischem Gummilaufbelag
Laufbelag aus thermoplastischem Gummi, Farbe grau, spurlos
Radkörper aus Polypropylen, Farbe silbergrau, Gleitlager
Tragfähigkeit 50–125 kg

In elektrisch leitfähiger Ausführung spurlos grau oder Kugellagerausführungen
auf Anfrage.
Rad Ø x Breite mm 50 x 19 75 x 25 80 x 32 100 x 25 100 x 32 125 x 32
Tragkraft kg 50 75 100 90 110 125
Achsloch mm 8 8 12 8 12 12
Nabenlänge mm 22 29,5 35 29,5 35 35
Rad Best.-Nr. 07-01077 07-01078 07-01079 07-01080 07-01081 07-01082
Preis 7 3,00 7,00 10,00 10,00 10,00 13,00

Apparate-Lenk- und Bockrollen
mit Rückenloch oder Anschraubplatte
Gehäuse aus Stahlblech gepresst, Lenkrollengehäuse mit zweifacher Kugellagerung im
Drehkranz, galvanisch verzinkt, blau passiviert, Radachse verschraubt, Räder mit thermo-
plastischem Gummilaufbelag, bei Lenkrollen mit Feststeller ist der Feststellhebel auf der
Nachlaufseite

Ausführung mit Rückenloch
Rad Ø x Breite mm 50 x 19 75 x 25 100 x 25
Tragkraft kg 50 75 70
Gesamthöhe mm 69 98 121
Platten-Ø mm 43 43 43
Rückenloch-Ø mm 11 11 11
Ausladung mm 23 29 33
Lenkrolle Best.-Nr. 07-01083 07-01084 07-01085
Preis 7 9,00 12,00 15,00
Lenkrolle Best.-Nr. 07-01089 07-01090 07-01091
mit Feststeller Preis 7 13,00 16,00 19,00
Bockrolle Best.-Nr. 07-01095 07-01096 –
Preis 7 9,00 10,00 –

Ausführung mit Anschraubplatte
Rad Ø x Breite mm 50 x 19 75 x 25 100 x 25
Tragkraft kg 50 75 70
Gesamthöhe mm 71 100 123
Plattengröße mm 60 x 60 60 x 60 60 x 60
Schraublochentf. mm 38x38/48x48 38x38/48x48 38x38/48x48
Ausladung mm 23 29 33
Lenkrolle Best.-Nr. 07-01086 07-01087 07-01088
Preis 7 10,00 13,00 16,00
Lenkrolle Best.-Nr. 07-01092 07-01093 07-01094
mit Feststeller Preis 7 14,00 17,00 20,00
Bockrolle Best.-Nr. 07-01097 07-01098 –
Preis 7 10,00 13,00 –

Expanderbefestigung aus Metall für Rollen mit Rückenloch

Rohrinnenmaß Rohrinnenmaß Best.-Nr. Preis
Rundrohr Vierkantrohr 7
mm mm
17,0 – 19,0 17,0 – 19,0 07-01099 10,00
20,0 – 25,0 18,0 – 21,0 07-01343 12,00
25,0 – 30,0 21,0 – 25,0 07-01344 13,00
30,0 – 35,0 25,0 – 29,0 07-01345 13,00
35,0 – 40,0 29,0 – 32,0 07-01346 14,00
39,0 – 45,0 32,0 – 38,5 07-01347 16,00
Rückenlochbefestigungen mit Gewindestift M 10 x 30 – auf Anfrage.
