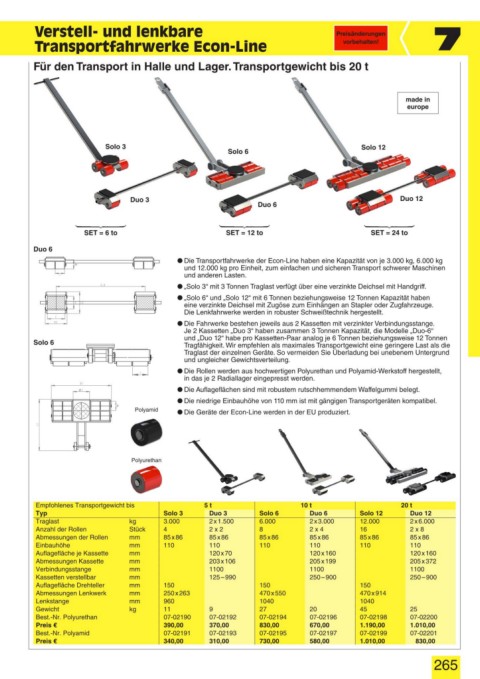

Page 267 - Heinrich und Schleyer GmbH Katalog - 2025-2026

Verstell- und lenkbare Preisänderungen 7
Transportfahrwerke Econ-Line vorbehalten!

Für den Transport in Halle und Lager. Transportgewicht bis 20 t

made in
europe

Solo 3 Solo 12
Solo 6

Duo 3 Duo 12
Duo 6

SET = 6 to SET = 12 to SET = 24 to
Duo 6
● Die Transportfahrwerke der Econ-Line haben eine Kapazität von je 3.000 kg, 6.000 kg
und 12.000 kg pro Einheit, zum einfachen und sicheren Transport schwerer Maschinen
und anderen Lasten.
● „Solo 3“ mit 3 Tonnen Traglast verfügt über eine verzinkte Deichsel mit Handgriff.
● „Solo 6“ und „Solo 12“ mit 6 Tonnen beziehungsweise 12 Tonnen Kapazität haben
eine verzinkte Deichsel mit Zugöse zum Einhängen an Stapler oder Zugfahrzeuge.
Die Lenkfahrwerke werden in robuster Schweißtechnik hergestellt.

● Die Fahrwerke bestehen jeweils aus 2 Kassetten mit verzinkter Verbindungsstange.

Je 2 Kassetten „Duo 3“ haben zusammen 3 Tonnen Kapazität, die Modelle „Duo-6“
und „Duo 12“ habe pro Kassetten-Paar analog je 6 Tonnen beziehungsweise 12 Tonnen
Solo 6 Tragfähigkeit. Wir empfehlen als maximales Transportgewicht eine geringere Last als die
Traglast der einzelnen Geräte. So vermeiden Sie Überladung bei unebenem Untergrund
und ungleicher Gewichtsverteilung.
● Die Rollen werden aus hochwertigen Polyurethan und Polyamid-Werkstoff hergestellt,
in das je 2 Radiallager eingepresst werden.
● Die Auflageflächen sind mit robustem rutschhemmendem Waffelgummi belegt.

● Die niedrige Einbauhöhe von 110 mm ist mit gängigen Transportgeräten kompatibel.

Polyamid ● Die Geräte der Econ-Line werden in der EU produziert.

Polyurethan

Empfohlenes Transportgewicht bis 5 t 10 t 20 t
Typ Solo 3 Duo 3 Solo 6 Duo 6 Solo 12 Duo 12
Traglast kg 3.000 2 x 1.500 6.000 2 x 3.000 12.000 2 x 6.000
Anzahl der Rollen Stück 4 2 x 2 8 2 x 4 16 2 x 8
Abmessungen der Rollen mm 85 x 86 85 x 86 85 x 86 85 x 86 85 x 86 85 x 86
Einbauhöhe mm 110 110 110 110 110 110
Auflagefläche je Kassette mm 120 x 70 120 x 160 120 x 160
Abmessungen Kassette mm 203 x 106 205 x 199 205 x 372
Verbindungsstange mm 1100 1100 1100
Kassetten verstellbar mm 125 – 990 250 – 900 250 – 900
Auflagefläche Drehteller mm 150 150 150
Abmessungen Lenkwerk mm 250 x 263 470 x 550 470 x 914
Lenkstange mm 960 1040 1040
Gewicht kg 11 9 27 20 45 25
Best.-Nr. Polyurethan 07-02190 07-02192 07-02194 07-02196 07-02198 07-02200
Preis € 390,00 370,00 830,00 670,00 1.190,00 1.010,00
Best.-Nr. Polyamid 07-02191 07-02193 07-02195 07-02197 07-02199 07-02201
Preis € 340,00 310,00 730,00 580,00 1.010,00 830,00
