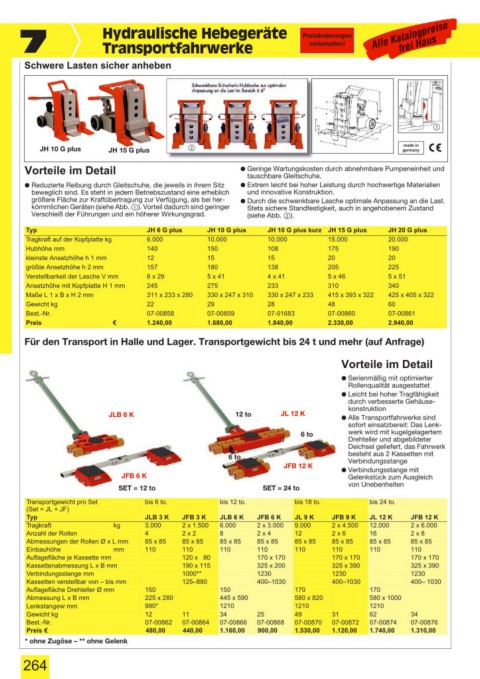

7  Hydraulische Hebegeräte
Transportfahrwerke

Schwere Lasten sicher anheben

$

made in
JH 10 G plus JH 15 G plus % germany
Vorteile im Detail % Geringe Wartungskosten durch abnehmbare Pumpeneinheit und
tauschbare Gleitschuhe.
% Reduzierte Reibung durch Gleitschuhe, die jeweils in ihrem Sitz % Extrem leicht bei hoher Leistung durch hochwertige Materialien
beweglich sind. Es steht in jedem Betriebszustand eine erheblich und innovative Konstruktion.
größere Fläche zur Kraftübertragung zur Verfügung, als bei her- % Durch die schwenkbare Lasche optimale Anpassung an die Last.
kömmlichen Geräten (siehe Abb. $). Vorteil dadurch sind geringer Stets sichere Standfestigkeit, auch in angehobenem Zustand
Verschleiß der Führungen und ein höherer Wirkungsgrad. (siehe Abb. %).

Typ JH 6 G plus JH 10 G plus JH 10 G plus kurz JH 15 G plus JH 20 G plus
Tragkraft auf der Kopfplatte kg 6.000 10.000 10.000 15.000 20.000
Hubhöhe mm 140 150 108 175 190
kleinste Ansetzhöhe h 1 mm 12 15 15 20 20
größte Ansetzhöhe h 2 mm 157 180 138 205 225
Verstellbarkeit der Lasche V mm 6 x 29 5 x 41 4 x 41 5 x 46 5 x 51
Ansetzhöhe mit Kopfplatte H 1 mm 245 275 233 310 340
Maße L 1 x B x H 2 mm 311 x 233 x 280 330 x 247 x 310 330 x 247 x 233 415 x 393 x 322 425 x 405 x 322
Gewicht kg 22 29 28 48 60
Best.-Nr. 07-00858 07-00859 07-01683 07-00860 07-00861
Preis 7 1.240,00 1.680,00 1.840,00 2.330,00 2.940,00

Für den Transport in Halle und Lager. Transportgewicht bis 24 t und mehr (auf Anfrage)

Vorteile im Detail
% Serienmäßig mit optimierter
Rollenqualität ausgestattet
% Leicht bei hoher Tragfähigkeit
durch verbesserte Gehäuse-
konstruktion
JLB 6 K 12 to JL 12 K % Alle Transportfahrwerke sind
sofort einsatzbereit: Das Lenk-
werk wird mit kugelgelagertem
6 to
Drehteller und abgebildeter
Deichsel geliefert, das Fahrwerk
besteht aus 2 Kassetten mit
6 to Verbindungsstange
JFB 12 K
% Verbindungsstange mit
JFB 6 K Gelenkstück zum Ausgleich
von Unebenheiten
SET = 12 to SET = 24 to
Transportgewicht pro Set bis 6 to. bis 12 to. bis 18 to. bis 24 to.
(Set = JL + JF)
Typ JLB 3 K JFB 3 K JLB 6 K JFB 6 K JL 9 K JFB 9 K JL 12 K JFB 12 K
Tragkraft kg 3.000 2 x 1.500 6.000 2 x 3.000 9.000 2 x 4.500 12.000 2 x 6.000
Anzahl der Rollen 4 2 x 2 8 2 x 4 12 2 x 6 16 2 x 8
Abmessungen der Rollen Ø x L mm 85 x 85 85 x 85 85 x 85 85 x 85 85 x 85 85 x 85 85 x 85 85 x 85
Einbauhöhe mm 110 110 110 110 110 110 110 110
Auflagefläche je Kassette mm 120 x 80 170 x 170 170 x 170 170 x 170
Kassettenabmessung L x B mm 190 x 115 325 x 200 325 x 390 325 x 390
Verbindungsstange mm 1000** 1230 1230 1230
Kassetten verstellbar von – bis mm 125–880 400–1030 400–1030 400– 1030
Auflagefläche Drehteller Ø mm 150 150 170 170
Abmessung L x B mm 225 x 280 445 x 590 580 x 820 580 x 1000
Lenkstangew mm 990* 1210 1210 1210
Gewicht kg 12 11 34 25 49 31 62 34
Best.-Nr. 07-00862 07-00864 07-00866 07-00868 07-00870 07-00872 07-00874 07-00876
Preis 7 480,00 440,00 1.160,00 900,00 1.530,00 1.120,00 1.740,00 1.310,00
* ohne Zugöse – ** ohne Gelenk
