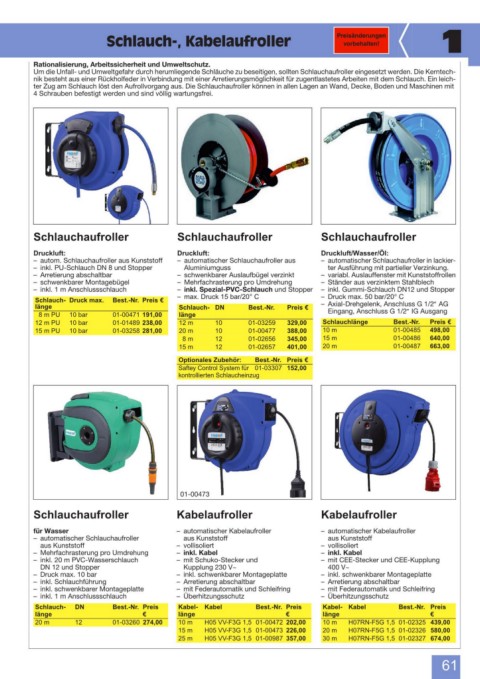

Schlauch-, Kabelaufroller  1

Rationalisierung, Arbeitssicherheit und Umweltschutz.
Um die Unfall- und Umweltgefahr durch herumliegende Schläuche zu beseitigen, sollten Schlauchaufroller eingesetzt werden. Die Kerntech-
nik besteht aus einer Rückholfeder in Verbindung mit einer Arretierungsmöglichkeit für zugentlastetes Arbeiten mit dem Schlauch. Ein leich-
ter Zug am Schlauch löst den Aufrollvorgang aus. Die Schlauchaufroller können in allen Lagen an Wand, Decke, Boden und Maschinen mit
4 Schrauben befestigt werden und sind völlig wartungsfrei.

Schlauchaufroller Schlauchaufroller Schlauchaufroller

Druckluft: Druckluft: Druckluft/Wasser/Öl:
– autom. Schlauchaufroller aus Kunststoff – automatischer Schlauchaufroller aus – automatischer Schlauchaufroller in lackier-
– inkl. PU-Schlauch DN 8 und Stopper Aluminiumguss ter Ausführung mit partieller Verzinkung.
– Arretierung abschaltbar – schwenkbarer Auslaufbügel verzinkt – variabl. Auslauffenster mit Kunststoffrollen
– schwenkbarer Montagebügel – Mehrfachrasterung pro Umdrehung – Ständer aus verzinktem Stahlblech
– inkl. 1 m Anschlussschlauch – inkl. Spezial-PVC-Schlauch und Stopper – inkl. Gummi-Schlauch DN12 und Stopper
– max. Druck 15 bar/20° C – Druck max. 50 bar/20° C
Schlauch- Druck max. Best.-Nr. Preis 7 – Axial-Drehgelenk, Anschluss G 1/2 AG
länge Schlauch- DN Best.-Nr. Preis 7 Eingang, Anschluss G 1/2 IG Ausgang
8 m PU 10 bar 01-00471 191,00 länge
12 m PU 10 bar 01-01489 238,00 12 m 10 01-03259 329,00 Schlauchlänge Best.-Nr. Preis 7
15 m PU 10 bar 01-03258 281,00 20 m 10 01-00477 388,00 10 m 01-00485 498,00
8 m 12 01-02656 345,00 15 m 01-00486 640,00
15 m 12 01-02657 401,00 20 m 01-00487 663,00
Optionales Zubehör: Best.-Nr. Preis 7
Saftey Control System für 01-03307 152,00
kontrollierten Schlaucheinzug

01-00473

Schlauchaufroller Kabelaufroller Kabelaufroller
für Wasser – automatischer Kabelaufroller – automatischer Kabelaufroller
– automatischer Schlauchaufroller aus Kunststoff aus Kunststoff
aus Kunststoff – vollisoliert – vollisoliert
– Mehrfachrasterung pro Umdrehung – inkl. Kabel – inkl. Kabel
– inkl. 20 m PVC-Wasserschlauch – mit Schuko-Stecker und – mit CEE-Stecker und CEE-Kupplung
DN 12 und Stopper Kupplung 230 V~ 400 V~
– Druck max. 10 bar – inkl. schwenkbarer Montageplatte – inkl. schwenkbarer Montageplatte
– inkl. Schlauchführung – Arretierung abschaltbar – Arretierung abschaltbar
– inkl. schwenkbarer Montageplatte – mit Federautomatik und Schleifring – mit Federautomatik und Schleifring
– inkl. 1 m Anschlussschlauch – Überhitzungsschutz – Überhitzungsschutz
Schlauch- DN Best.-Nr. Preis Kabel- Kabel Best.-Nr. Preis Kabel- Kabel Best.-Nr. Preis
länge € länge € länge €
20 m 12 01-03260 274,00 10 m H05 VV-F3G 1,5 01-00472 202,00 10 m H07RN-F5G 1,5 01-02325 439,00
15 m H05 VV-F3G 1,5 01-00473 226,00 20 m H07RN-F5G 1,5 01-02326 580,00
25 m H05 VV-F3G 1,5 01-00987 357,00 30 m H07RN-F5G 1,5 01-02327 674,00
