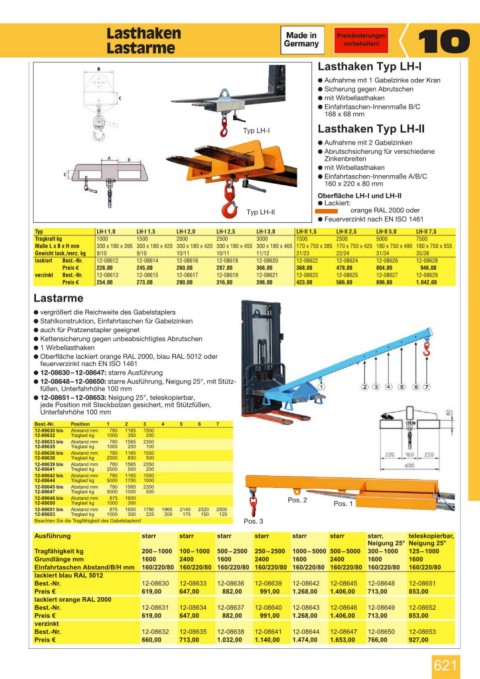

Page 623 - Heinrich und Schleyer GmbH Katalog - 2025-2026

621_2025.fm Seite 621 Mittwoch, 24. September 2025 3:00 15
Lasthaken 10
Lastarme

Lasthaken Typ LH-I
% Aufnahme mit 1 Gabelzinke oder Kran
% Sicherung gegen Abrutschen
% mit Wirbellasthaken
% Einfahrtaschen-Innenmaße B/C
168 x 68 mm

Typ LH-I Lasthaken Typ LH-II
% Aufnahme mit 2 Gabelzinken
% Abrutschsicherung für verschiedene
Zinkenbreiten
% mit Wirbellasthaken
% Einfahrtaschen-Innenmaße A/B/C
160 x 220 x 80 mm
Oberfläche LH-I und LH-II
% Lackiert:
Typ LH-II orange RAL 2000 oder
% Feuerverzinkt nach EN ISO 1461
Typ LH-I 1,0 LH-I 1,5 LH-I 2,0 LH-I 2,5 LH-I 3,0 LH-II 1,5 LH-II 2,5 LH-II 5,0 LH-II 7,5
Tragkraft kg 1000 1500 2000 2500 3000 1500 2500 5000 7500
Maße L x B x H mm 300 x 180 x 395 300 x 180 x 420 300 x 180 x 420 300 x 180 x 455 300 x 180 x 465 170 x 750 x 385 170 x 750 x 425 180 x 750 x 490 180 x 750 x 555
Gewicht lack./verz. kg 9/10 9/10 10/11 10/11 11/12 21/23 22/24 31/34 35/38
lackiert Best.-Nr. 12-08612 12-08614 12-08616 12-08618 12-08620 12-08622 12-08624 12-08626 12-08628
Preis € 226,00 245,00 260,00 287,00 366,00 368,00 478,00 804,00 946,00
verzinkt Best.-Nr. 12-08613 12-08615 12-08617 12-08619 12-08621 12-08623 12-08625 12-08627 12-08629
Preis € 254,00 273,00 290,00 316,00 396,00 423,00 566,00 896,00 1.042,00
Lastarme
% vergrößert die Reichweite des Gabelstaplers
% Stahlkonstruktion, Einfahrtaschen für Gabelzinken
% auch für Pratzenstapler geeignet
% Kettensicherung gegen unbeabsichtigtes Abrutschen
% 1 Wirbellasthaken
% Oberfläche lackiert orange RAL 2000, blau RAL 5012 oder
feuerverzinkt nach EN ISO 1461
% 12-08630 – 12-08647: starre Ausführung
% 12-08648 – 12-08650: starre Ausführung, Neigung 25°, mit Stütz-
füßen, Unterfahrhöhe 100 mm
% 12-08651 – 12-08653: Neigung 25°, teleskopierbar,
jede Position mit Steckbolzen gesichert, mit Stützfüßen,
Unterfahrhöhe 100 mm
Best.-Nr. Position 1 2 3 4 5 6 7
12-08630 bis Abstand mm 780 1165 1550
12-08632 Traglast kg 1000 350 200
12-08633 bis Abstand mm 780 1565 2350
12-08635 Traglast kg 1000 200 100
12-08636 bis Abstand mm 780 1165 1550
12-08638 Traglast kg 2500 850 500
12-08639 bis Abstand mm 780 1565 2350
12-08641 Traglast kg 2500 500 250
12-08642 bis Abstand mm 780 1165 1550
12-08644 Traglast kg 5000 1700 1000
12-08645 bis Abstand mm 780 1565 2350
12-08647 Traglast kg 5000 1000 500
12-08648 bis Abstand mm 875 1600 Pos. 2
12-08650 Traglast kg 1000 300 Pos. 1
12-08651 bis Abstand mm 875 1600 1780 1960 2140 2320 2500
12-08653 Traglast kg 1000 300 225 200 175 150 125
Beachten Sie die Tragfähigkeit des Gabelstaplers! Pos. 3
Ausführung starr starr starr starr starr starr starr, teleskopierbar,
Neigung 25° Neigung 25°
Tragfähigkeit kg 200 – 1000 100 – 1000 500 – 2500 250 – 2500 1000 – 5000 500 – 5000 300 – 1000 125 – 1000
Grundlänge mm 1600 2400 1600 2400 1600 2400 1600 1600
Einfahrtaschen Abstand/B/H mm 160/220/80 160/220/80 160/220/80 160/220/80 160/220/80 160/220/80 160/220/80 160/220/80
lackiert blau RAL 5012
Best.-Nr. 12-08630 12-08633 12-08636 12-08639 12-08642 12-08645 12-08648 12-08651
Preis € 619,00 647,00 882,00 991,00 1.268,00 1.406,00 713,00 853,00
lackiert orange RAL 2000
Best.-Nr. 12-08631 12-08634 12-08637 12-08640 12-08643 12-08646 12-08649 12-08652
Preis € 619,00 647,00 882,00 991,00 1.268,00 1.406,00 713,00 853,00
verzinkt
Best.-Nr. 12-08632 12-08635 12-08638 12-08641 12-08644 12-08647 12-08650 12-08653
Preis € 660,00 713,00 1.032,00 1.140,00 1.474,00 1.653,00 766,00 927,00
