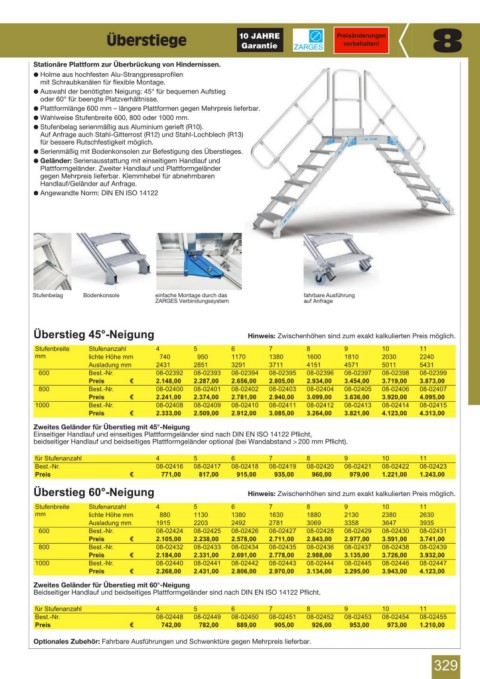

Page 331 - Heinrich und Schleyer GmbH Katalog - 2025-2026

329_2025.fm Seite 329 Montag, 22. September 2025 10:40 10
 8
Überstiege

Stationäre Plattform zur Überbrückung von Hindernissen.
% Holme aus hochfesten Alu-Strangpressprofilen
mit Schraubkanälen für flexible Montage.
% Auswahl der benötigten Neigung: 45° für bequemen Aufstieg
oder 60° für beengte Platzverhältnisse.
% Plattformlänge 600 mm – längere Plattformen gegen Mehrpreis lieferbar.
% Wahlweise Stufenbreite 600, 800 oder 1000 mm.
% Stufenbelag serienmäßig aus Aluminium gerieft (R10).
Auf Anfrage auch Stahl-Gitterrost (R12) und Stahl-Lochblech (R13)
für bessere Rutschfestigkeit möglich.
% Serienmäßig mit Bodenkonsolen zur Befestigung des Überstieges.
% Geländer: Serienausstattung mit einseitigem Handlauf und
Plattformgeländer. Zweiter Handlauf und Plattformgeländer
gegen Mehrpreis lieferbar. Klemmhebel für abnehmbaren
Handlauf/Geländer auf Anfrage.
% Angewandte Norm: DIN EN ISO 14122

Stufenbelag Bodenkonsole einfache Montage durch das fahrbare Ausführung
ZARGES Verbindungssystem auf Anfrage

Überstieg 45°-Neigung Hinweis: Zwischenhöhen sind zum exakt kalkulierten Preis möglich.
Stufenbreite Stufenanzahl 4 5 6 7 8 9 10 11
mm lichte Höhe mm 740 950 1170 1380 1600 1810 2030 2240
Ausladung mm 2431 2851 3291 3711 4151 4571 5011 5431
600 Best.-Nr. 08-02392 08-02393 08-02394 08-02395 08-02396 08-02397 08-02398 08-02399
Preis 7 2.148,00 2.287,00 2.656,00 2.805,00 2.934,00 3.454,00 3.719,00 3.873,00
800 Best.-Nr. 08-02400 08-02401 08-02402 08-02403 08-02404 08-02405 08-02406 08-02407
Preis 7 2.241,00 2.374,00 2.781,00 2.940,00 3.099,00 3.636,00 3.920,00 4.095,00
1000 Best.-Nr. 08-02408 08-02409 08-02410 08-02411 08-02412 08-02413 08-02414 08-02415
Preis 7 2.333,00 2.509,00 2.912,00 3.085,00 3.264,00 3.821,00 4.123,00 4.313,00
Zweites Geländer für Überstieg mit 45°-Neigung
Einseitiger Handlauf und einseitiges Plattformgeländer sind nach DIN EN ISO 14122 Pflicht,
beidseitiger Handlauf und beidseitiges Plattformgeländer optional (bei Wandabstand > 200 mm Pflicht).

für Stufenanzahl 4 5 6 7 8 9 10 11
Best.-Nr. 08-02416 08-02417 08-02418 08-02419 08-02420 08-02421 08-02422 08-02423
Preis 7 771,00 817,00 915,00 935,00 960,00 979,00 1.221,00 1.243,00
Überstieg 60°-Neigung Hinweis: Zwischenhöhen sind zum exakt kalkulierten Preis möglich.
Stufenbreite Stufenanzahl 4 5 6 7 8 9 10 11
mm lichte Höhe mm 880 1130 1380 1630 1880 2130 2380 2630
Ausladung mm 1915 2203 2492 2781 3069 3358 3647 3935
600 Best.-Nr. 08-02424 08-02425 08-02426 08-02427 08-02428 08-02429 08-02430 08-02431
Preis 7 2.105,00 2.238,00 2.578,00 2.711,00 2.843,00 2.977,00 3.591,00 3.741,00
800 Best.-Nr. 08-02432 08-02433 08-02434 08-02435 08-02436 08-02437 08-02438 08-02439
Preis 7 2.184,00 2.331,00 2.691,00 2.778,00 2.988,00 3.135,00 3.726,00 3.932,00
1000 Best.-Nr. 08-02440 08-02441 08-02442 08-02443 08-02444 08-02445 08-02446 08-02447
Preis 7 2.268,00 2.431,00 2.806,00 2.970,00 3.134,00 3.295,00 3.943,00 4.123,00
Zweites Geländer für Überstieg mit 60°-Neigung
Beidseitiger Handlauf und beidseitiges Plattformgeländer sind nach DIN EN ISO 14122 Pflicht.
für Stufenanzahl 4 5 6 7 8 9 10 11
Best.-Nr. 08-02448 08-02449 08-02450 08-02451 08-02452 08-02453 08-02454 08-02455
Preis 7 742,00 782,00 889,00 905,00 926,00 953,00 973,00 1.210,00
Optionales Zubehör: Fahrbare Ausführungen und Schwenktüre gegen Mehrpreis lieferbar.

329
