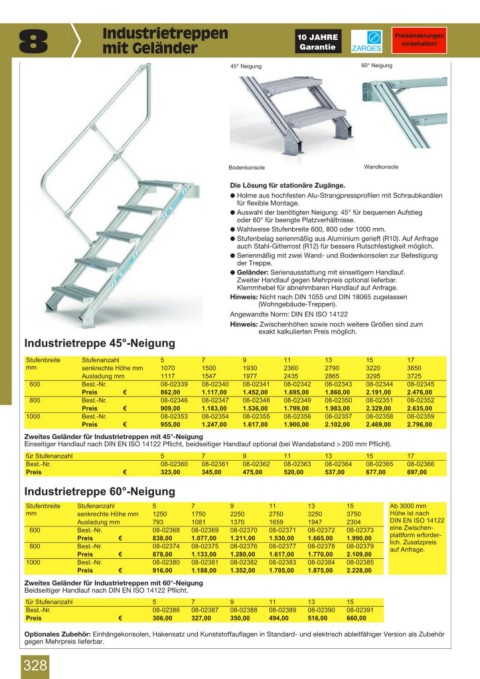

8  Industrietreppen
mit Geländer

45° Neigung 60° Neigung

Bodenkonsole Wandkonsole

Die Lösung für stationäre Zugänge.
% Holme aus hochfesten Alu-Strangpressprofilen mit Schraubkanälen
für flexible Montage.
% Auswahl der benötigten Neigung: 45° für bequemen Aufstieg
oder 60° für beengte Platzverhältnisse.
% Wahlweise Stufenbreite 600, 800 oder 1000 mm.
% Stufenbelag serienmäßig aus Aluminium gerieft (R10). Auf Anfrage
auch Stahl-Gitterrost (R12) für bessere Rutschfestigkeit möglich.
% Serienmäßig mit zwei Wand- und Bodenkonsolen zur Befestigung
der Treppe.
% Geländer: Serienausstattung mit einseitigem Handlauf.
Zweiter Handlauf gegen Mehrpreis optional lieferbar.
Klemmhebel für abnehmbaren Handlauf auf Anfrage.
Hinweis: Nicht nach DIN 1055 und DIN 18065 zugelassen
(Wohngebäude-Treppen).
Angewandte Norm: DIN EN ISO 14122
Hinweis: Zwischenhöhen sowie noch weitere Größen sind zum
exakt kalkulierten Preis möglich.
Industrietreppe 45°-Neigung

Stufenbreite Stufenanzahl 5 7 9 11 13 15 17
mm senkrechte Höhe mm 1070 1500 1930 2360 2790 3220 3650
Ausladung mm 1117 1547 1977 2435 2865 3295 3725
600 Best.-Nr. 08-02339 08-02340 08-02341 08-02342 08-02343 08-02344 08-02345
Preis 7 862,00 1.117,00 1.452,00 1.695,00 1.860,00 2.191,00 2.476,00
800 Best.-Nr. 08-02346 08-02347 08-02348 08-02349 08-02350 08-02351 08-02352
Preis 7 909,00 1.183,00 1.536,00 1.799,00 1.983,00 2.329,00 2.635,00
1000 Best.-Nr. 08-02353 08-02354 08-02355 08-02356 08-02357 08-02358 08-02359
Preis 7 955,00 1.247,00 1.617,00 1.900,00 2.102,00 2.469,00 2.796,00
Zweites Geländer für Industrietreppen mit 45°-Neigung
Einseitiger Handlauf nach DIN EN ISO 14122 Pflicht, beidseitiger Handlauf optional (bei Wandabstand > 200 mm Pflicht).
für Stufenanzahl 5 7 9 11 13 15 17
Best.-Nr. 08-02360 08-02361 08-02362 08-02363 08-02364 08-02365 08-02366
Preis 7 323,00 345,00 475,00 520,00 537,00 677,00 697,00

Industrietreppe 60°-Neigung
Stufenbreite Stufenanzahl 5 7 9 11 13 15 Ab 3000 mm
mm senkrechte Höhe mm 1250 1750 2250 2750 3250 3750 Höhe ist nach
Ausladung mm 793 1081 1370 1659 1947 2304 DIN EN ISO 14122
600 Best.-Nr. 08-02368 08-02369 08-02370 08-02371 08-02372 08-02373 eine Zwischen-
Preis 7 838,00 1.077,00 1.211,00 1.530,00 1.665,00 1.990,00 plattform erforder-
lich. Zusatzpreis
800 Best.-Nr. 08-02374 08-02375 08-02376 08-02377 08-02378 08-02379 auf Anfrage.
Preis 7 878,00 1.133,00 1.280,00 1.617,00 1.770,00 2.109,00
1000 Best.-Nr. 08-02380 08-02381 08-02382 08-02383 08-02384 08-02385
Preis 7 916,00 1.188,00 1.352,00 1.705,00 1.875,00 2.228,00
Zweites Geländer für Industrietreppen mit 60°-Neigung
Beidseitiger Handlauf nach DIN EN ISO 14122 Pflicht.
für Stufenanzahl 5 7 9 11 13 15
Best.-Nr. 08-02386 08-02387 08-02388 08-02389 08-02390 08-02391
Preis 7 306,00 327,00 350,00 494,00 516,00 660,00
Optionales Zubehör: Einhängekonsolen, Hakensatz und Kunststoffauflagen in Standard- und elektrisch ableitfähiger Version als Zubehör
gegen Mehrpreis lieferbar.
