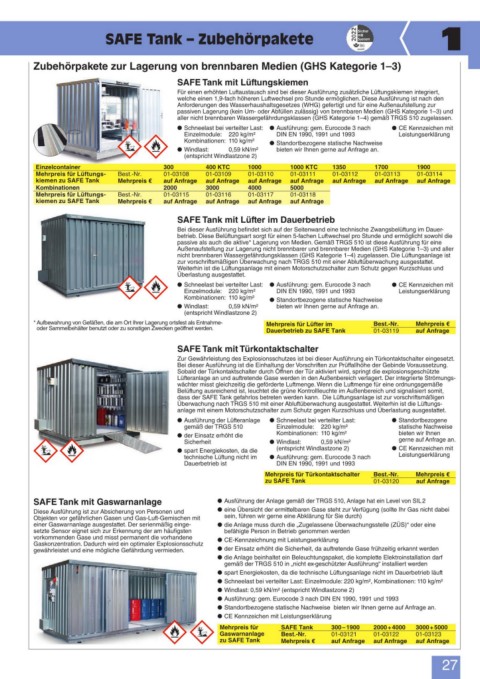

Page 29 - Heinrich und Schleyer GmbH Katalog - 2025-2026

SAFE Tank – Zubehörpakete 1

Zubehörpakete zur Lagerung von brennbaren Medien (GHS Kategorie 1–3)
SAFE Tank mit Lüftungskiemen
Für einen erhöhten Luftaustausch sind bei dieser Ausführung zusätzliche Lüftungskiemen integriert,
welche einen 1,9­fach höheren Luftwechsel pro Stunde ermöglichen. Diese Ausführung ist nach den
Anforderungen des Wasserhaushaltsgesetzes (WHG) gefertigt und für eine Außenaufstellung zur
passiven Lagerung (kein Um­ oder Abfüllen zulässig) von brennbaren Medien (GHS Kategorie 1–3) und
aller nicht brennbaren Wassergefährdungsklassen (GHS Kategorie 1–4) gemäß TRGS 510 zugelassen.
● Schneelast bei verteilter Last: ● Ausführung: gem. Eurocode 3 nach ● CE Kennzeichen mit
Einzelmodule: 220 kg/m² DIN EN 1990, 1991 und 1993 Leistungs erklärung
Kombinationen: 110 kg/m² ● Standortbezogene statische Nachweise
● Windlast: 0,59 kN/m² bieten wir Ihnen gerne auf Anfrage an.
(entspricht Windlastzone 2)
Einzelcontainer 300 400 KTC 1000 1000 KTC 1350 1700 1900
Mehrpreis für Lüftungs- Best.­Nr. 01­03108 01­03109 01­03110 01­03111 01­03112 01­03113 01­03114
kiemen zu SAFE Tank Mehrpreis € auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage
Kombinationen 2000 3000 4000 5000
Mehrpreis für Lüftungs- Best.­Nr. 01­03115 01­03116 01­03117 01­03118
kiemen zu SAFE Tank Mehrpreis € auf Anfrage auf Anfrage auf Anfrage auf Anfrage

SAFE Tank mit Lüfter im Dauerbetrieb
Bei dieser Ausführung befindet sich auf der Seitenwand eine technische Zwangsbelüftung im Dauer­
betrieb. Diese Belüftungsart sorgt für einen 5­fachen Luftwechsel pro Stunde und ermöglicht sowohl die
passive als auch die aktive* Lagerung von Medien. Gemäß TRGS 510 ist diese Ausführung für eine
Außenaufstellung zur Lagerung nicht brennbarer und brennbarer Medien (GHS Kategorie 1–3) und aller
nicht brennbaren Wassergefährdungsklassen (GHS Kategorie 1–4) zugelassen. Die Lüftungsanlage ist
zur vorschriftsmäßigen Überwachung nach TRGS 510 mit einer Abluftüberwachung ausgestattet.
Weiterhin ist die Lüftungsanlage mit einem Motorschutzschalter zum Schutz gegen Kurzschluss und
Überlastung ausgestattet.
● Schneelast bei verteilter Last: ● Ausführung: gem. Eurocode 3 nach ● CE Kennzeichen mit
Einzelmodule: 220 kg/m² DIN EN 1990, 1991 und 1993 Leistungserklärung
Kombinationen: 110 kg/m² ● Standortbezogene statische Nachweise
● Windlast: 0,59 kN/m² bieten wir Ihnen gerne auf Anfrage an.
(entspricht Windlastzone 2)
* Aufbewahrung von Gefäßen, die am Ort Ihrer Lagerung ortsfest als Entnahme­ Mehrpreis für Lüfter im Best.-Nr. Mehrpreis €
oder Sammel behälter benutzt oder zu sonstigen Zwecken geöffnet werden. Dauerbetrieb zu SAFE Tank 01­03119 auf Anfrage

SAFE Tank mit Türkontaktschalter
Zur Gewährleistung des Explosionsschutzes ist bei dieser Ausführung ein Türkontaktschalter eingesetzt.
Bei dieser Ausführung ist die Einhaltung der Vorschriften zur Prüffallhöhe der Gebinde Voraussetzung.
Sobald der Türkontaktschalter durch Öffnen der Tür aktiviert wird, springt die explosionsgeschützte
Lüfter anlage an und auftretende Gase werden in den Außenbereich verlagert. Der integrierte Strömungs­
wächter misst gleichzeitig die geförderte Luftmenge. Wenn die Luftmenge für eine ordnungsgemäße
Belüftung ausreichend ist, leuchtet die grüne Kontrollleuchte im Außen bereich und signalisiert somit,
dass der SAFE Tank gefahrlos betreten werden kann. Die Lüftungsanlage ist zur vorschriftsmäßigen
Überwachung nach TRGS 510 mit einer Abluftüberwachung ausgestattet. Weiterhin ist die Lüftungs­
anlage mit einem Motorschutzschalter zum Schutz gegen Kurzschluss und Überlastung ausgestattet.
● Ausführung der Lüfteranlage ● Schneelast bei verteilter Last: ● Standortbezogene
gemäß der TRGS 510 Einzelmodule: 220 kg/m² statische Nachweise
● der Einsatz erhöht die Kombinationen: 110 kg/m² bieten wir Ihnen
Sicherheit ● Windlast: 0,59 kN/m² gerne auf Anfrage an.
● spart Energiekosten, da die (entspricht Windlastzone 2) ● CE Kennzeichen mit
technische Lüftung nicht im ● Ausführung: gem. Eurocode 3 nach Leistungserklärung
Dauerbetrieb ist DIN EN 1990, 1991 und 1993
Mehrpreis für Türkontaktschalter Best.-Nr. Mehrpreis €
zu SAFE Tank 01­03120 auf Anfrage

SAFE Tank mit Gaswarnanlage ● Ausführung der Anlage gemäß der TRGS 510, Anlage hat ein Level von SIL 2
Diese Ausführung ist zur Absicherung von Personen und ● eine Übersicht der ermittelbaren Gase steht zur Verfügung (sollte Ihr Gas nicht dabei
Objekten vor gefährlichen Gasen und Gas­Luft­Gemischen mit sein, führen wir gerne eine Abklärung für Sie durch)
einer Gaswarnanlage ausgestattet. Der serienmäßig einge­ ● die Anlage muss durch die „Zugelassene Überwachungsstelle (ZÜS)“ oder eine
setzte Sensor eignet sich zur Erkennung der am häufigsten befähigte Person in Betrieb genommen werden
vorkommenden Gase und misst permanent die vorhandene ● CE­Kennzeichnung mit Leistungserklärung
Gaskonzentration. Dadurch wird ein optimaler Explosionsschutz
gewährleistet und eine mögliche Gefährdung vermieden. ● der Einsatz erhöht die Sicherheit, da auftretende Gase frühzeitig erkannt werden
● die Anlage beinhaltet ein Beleuchtungspaket, die komplette Elektro installation darf
gemäß der TRGS 510 in „nicht ex­geschützter Ausführung“ installiert werden
● spart Energiekosten, da die technische Lüftungsanlage nicht im Dauer betrieb läuft
● Schneelast bei verteilter Last: Einzelmodule: 220 kg/m², Kombinationen: 110 kg/m²
● Windlast: 0,59 kN/m² (entspricht Windlastzone 2)
● Ausführung: gem. Eurocode 3 nach DIN EN 1990, 1991 und 1993
● Standortbezogene statische Nachweise bieten wir Ihnen gerne auf Anfrage an.
● CE Kennzeichen mit Leistungserklärung
Mehrpreis für SAFE Tank 300 – 1900 2000 + 4000 3000 + 5000
Gaswarnanlage Best.-Nr. 01­03121 01­03122 01­03123
zu SAFE Tank Mehrpreis € auf Anfrage auf Anfrage auf Anfrage
