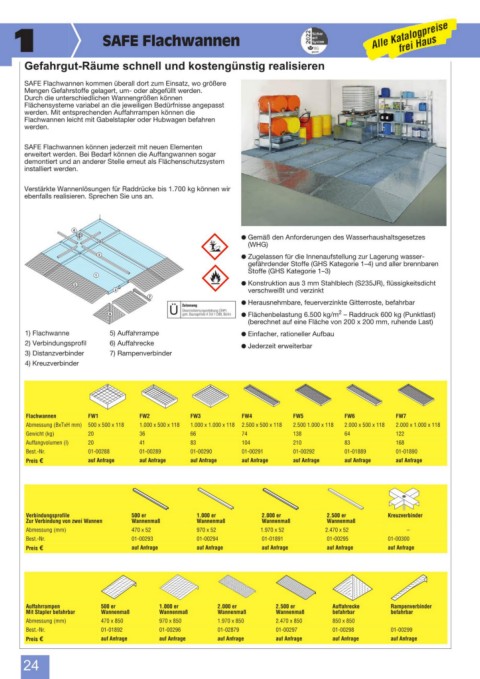

1  SAFE Flachwannen

Gefahrgut-Räume schnell und kostengünstig realisieren

SAFE Flachwannen kommen überall dort zum Einsatz, wo größere
Mengen Gefahrstoffe gelagert, um- oder abgefüllt werden.
Durch die unterschiedlichen Wannengrößen können
Flächensysteme variabel an die jeweiligen Bedürfnisse angepasst
werden. Mit entsprechenden Auffahrrampen können die
Flachwannen leicht mit Gabelstapler oder Hubwagen befahren
werden.

SAFE Flachwannen können jederzeit mit neuen Elementen
erweitert werden. Bei Bedarf können die Auffangwannen sogar
demontiert und an anderer Stelle erneut als Flächenschutzsystem
installiert werden.

Verstärkte Wannenlösungen für Raddrücke bis 1.700 kg können wir
ebenfalls realisieren. Sprechen Sie uns an.

% Gemäß den Anforderungen des Wasserhaushaltsgesetzes
(WHG)
% Zugelassen für die Innenaufstellung zur Lagerung wasser-
gefährdender Stoffe (GHS Kategorie 1–4) und aller brennbaren
Stoffe (GHS Kategorie 1–3)
% Konstruktion aus 3 mm Stahlblech (S235JR), flüssigkeitsdicht
verschweißt und verzinkt
% Herausnehmbare, feuerverzinkte Gitterroste, befahrbar
Ü Zulassung 2
Übereinstimmungserklärung (ÜHP)
gem. Bauregelliste A Teil 1 DlBt, Berlin % Flächenbelastung 6.500 kg/m – Raddruck 600 kg (Punktlast)
(berechnet auf eine Fläche von 200 x 200 mm, ruhende Last)
1) Flachwanne 5) Auffahrrampe % Einfacher, rationeller Aufbau
2) Verbindungsprofil 6) Auffahrecke % Jederzeit erweiterbar
3) Distanzverbinder 7) Rampenverbinder
4) Kreuzverbinder

Flachwannen FW1 FW2 FW3 FW4 FW5 FW6 FW7
Abmessung (BxTxH mm) 500 x 500 x 118 1.000 x 500 x 118 1.000 x 1.000 x 118 2.500 x 500 x 118 2.500 1.000 x 118 2.000 x 500 x 118 2.000 x 1.000 x 118
Gewicht (kg) 20 36 66 74 138 64 122
Auffangvolumen (l) 20 41 83 104 210 83 168
Best.-Nr. 01-00288 01-00289 01-00290 01-00291 01-00292 01-01889 01-01890
Preis 7 auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage

Verbindungsprofile 500 er 1.000 er 2.000 er 2.500 er Kreuzverbinder
Zur Verbindung von zwei Wannen Wannenmaß Wannenmaß Wannenmaß Wannenmaß
Abmessung (mm) 470 x 52 970 x 52 1.970 x 52 2.470 x 52 –
Best.-Nr. 01-00293 01-00294 01-01891 01-00295 01-00300
Preis 7 auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage

Auffahrrampen 500 er 1.000 er 2.000 er 2.500 er Auffahrecke Rampenverbinder
Mit Stapler befahrbar Wannenmaß Wannenmaß Wannenmaß Wannenmaß befahrbar befahrbar
Abmessung (mm) 470 x 850 970 x 850 1.970 x 850 2.470 x 850 850 x 850
Best.-Nr. 01-01892 01-00296 01-02879 01-00297 01-00298 01-00299
Preis 7 auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage auf Anfrage
