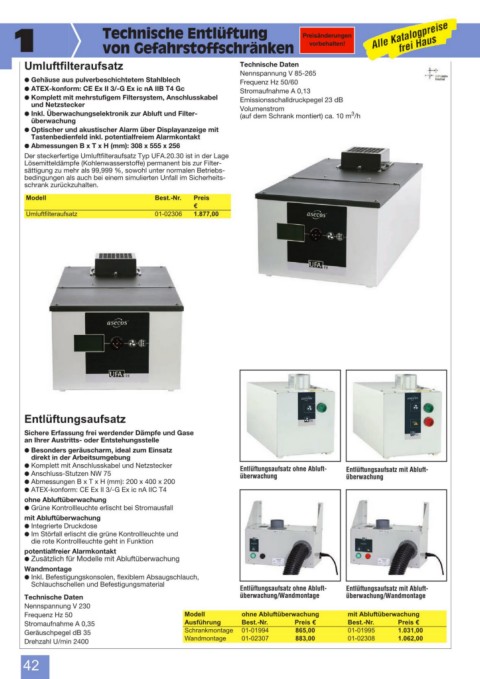

1  Technische Entlüftung
von Gefahrstoffschränken

Umluftfilteraufsatz Technische Daten
Nennspannung V 85-265
% Gehäuse aus pulverbeschichtetem Stahlblech Frequenz Hz 50/60
% ATEX-konform: CE Ex II 3/-G Ex ic nA IIB T4 Gc Stromaufnahme A 0,13
% Komplett mit mehrstufigem Filtersystem, Anschlusskabel Emissionsschalldruckpegel 23 dB
und Netzstecker Volumenstrom
3
% Inkl. Überwachungselektronik zur Abluft und Filter- (auf dem Schrank montiert) ca. 10 m /h
überwachung
% Optischer und akustischer Alarm über Displayanzeige mit
Tastenbedienfeld inkl. potentialfreiem Alarmkontakt
% Abmessungen B x T x H (mm): 308 x 555 x 256
Der steckerfertige Umluftfilteraufsatz Typ UFA.20.30 ist in der Lage
Lösemitteldämpfe (Kohlenwasserstoffe) permanent bis zur Filter-
sättigung zu mehr als 99,999 %, sowohl unter normalen Betriebs-
bedingungen als auch bei einem simulierten Unfall im Sicherheits-
schrank zurückzuhalten.

Modell Best.-Nr. Preis
7
Umluftfilteraufsatz 01-02306 1.877,00

Entlüftungsaufsatz
Sichere Erfassung frei werdender Dämpfe und Gase
an Ihrer Austritts- oder Entstehungsstelle
% Besonders geräuscharm, ideal zum Einsatz
direkt in der Arbeitsumgebung
% Komplett mit Anschlusskabel und Netzstecker Entlüftungsaufsatz ohne Abluft-
% Anschluss-Stutzen NW 75 überwachung Entlüftungsaufsatz mit Abluft-
überwachung
% Abmessungen B x T x H (mm): 200 x 400 x 200
% ATEX-konform: CE Ex II 3/-G Ex ic nA IIC T4
ohne Abluftüberwachung
% Grüne Kontrollleuchte erlischt bei Stromausfall
mit Abluftüberwachung
% Integrierte Druckdose
% Im Störfall erlischt die grüne Kontrollleuchte und
die rote Kontrollleuchte geht in Funktion
potentialfreier Alarmkontakt
% Zusätzlich für Modelle mit Abluftüberwachung
Wandmontage
% Inkl. Befestigungskonsolen, flexiblem Absaugschlauch,
Schlauchschellen und Befestigungsmaterial
Entlüftungsaufsatz ohne Abluft- Entlüftungsaufsatz mit Abluft-
Technische Daten überwachung/Wandmontage überwachung/Wandmontage
Nennspannung V 230
Frequenz Hz 50 Modell ohne Abluftüberwachung mit Abluftüberwachung
Stromaufnahme A 0,35 Ausführung Best.-Nr. Preis 7 Best.-Nr. Preis 7
Geräuschpegel dB 35 Schrankmontage 01-01994 865,00 01-01995 1.031,00
Drehzahl U/min 2400 Wandmontage 01-02307 883,00 01-02308 1.062,00

42
