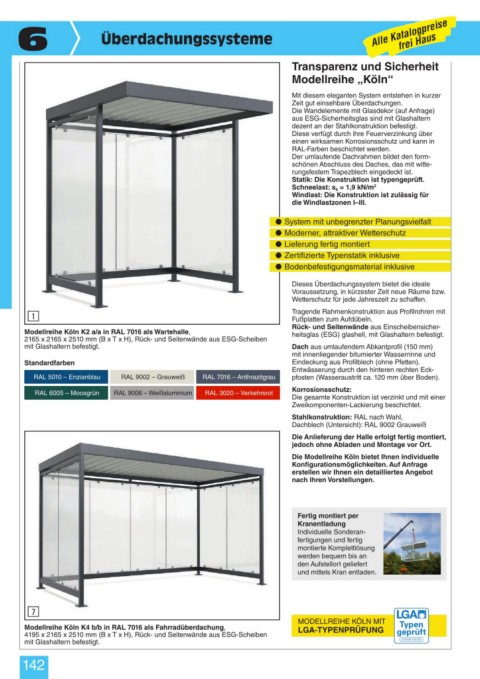

Page 144 - Heinrich und Schleyer GmbH Katalog - 2025-2026

6 Überdachungssysteme

Transparenz und Sicherheit
Modellreihe „Köln“
Mit diesem eleganten System entstehen in kurzer
Zeit gut einsehbare Überdachungen.
Die Wandelemente mit Glasdekor (auf Anfrage)
aus ESG-Sicherheitsglas sind mit Glashaltern
dezent an der Stahlkonstruktion befestigt.
Diese verfügt durch ihre Feuerverzinkung über
einen wirksamen Korrosionsschutz und kann in
RAL-Farben beschichtet werden.
Der umlaufende Dachrahmen bildet den form-
schönen Abschluss des Daches, das mit witte-
rungsfestem Trapezblech eingedeckt ist.
Statik: Die Konstruktion ist typengeprüft.
Schneelast: s k = 1,9 kN/m 2
Windlast: Die Konstruktion ist zulässig für
die Windlastzonen I–III.

● System mit unbegrenzter Planungsvielfalt
● Moderner, attraktiver Wetterschutz
● Lieferung fertig montiert
● Zertifizierte Typenstatik inklusive
● Bodenbefestigungsmaterial inklusive

Dieses Überdachungssystem bietet die ideale
Voraussetzung, in kürzester Zeit neue Räume bzw.
Wetterschutz für jede Jahreszeit zu schaffen.

$ Tragende Rahmenkonstruktion aus Profilrohren mit
Fußplatten zum Aufdübeln.
Rück- und Seitenwände aus Einscheibensicher-
Modellreihe Köln K2 a/a in RAL 7016 als Wartehalle, heitsglas (ESG) glashell, mit Glashaltern befestigt.
2165 x 2165 x 2510 mm (B x T x H), Rück- und Seitenwände aus ESG-Scheiben
mit Glashaltern befestigt. Dach aus umlaufendem Abkantprofil (150 mm)
mit innenliegender bitumierter Wasserrinne und
Standardfarben Eindeckung aus Profilblech (ohne Pfetten).
Entwässerung durch den hinteren rechten Eck-
RAL 5010 – Enzianblau RAL 9002 – Grauweiß RAL 7016 – Anthrazitgrau pfosten (Wasseraustritt ca. 120 mm über Boden).
Korrosionsschutz:
RAL 6005 – Moosgrün RAL 9006 – Weißaluminium RAL 3020 – Verkehrsrot
Die gesamte Konstruktion ist verzinkt und mit einer
Zweikomponenten-Lackierung beschichtet.
Stahlkonstruktion: RAL nach Wahl,
Dachblech (Untersicht): RAL 9002 Grauweiß
Die Anlieferung der Halle erfolgt fertig montiert,
jedoch ohne Abladen und Montage vor Ort.
Die Modellreihe Köln bietet Ihnen individuelle
Konfigurationsmöglichkeiten. Auf Anfrage
erstellen wir Ihnen ein detailliertes Angebot
nach Ihren Vorstellungen.

Fertig montiert per
Kranentladung
Individuelle Sonderan-
fertigungen und fertig
montierte Komplettlösung
werden bequem bis an
den Aufstellort geliefert
und mittels Kran entladen.

+
MODELLREIHE KÖLN MIT
Modellreihe Köln K4 b/b in RAL 7016 als Fahrradüberdachung, LGA-TYPENPRÜFUNG
4195 x 2165 x 2510 mm (B x T x H), Rück- und Seitenwände aus ESG-Scheiben
mit Glashaltern befestigt. S-WUE/140155
